Android 九宫格锁屏布局 - Android Lock9View

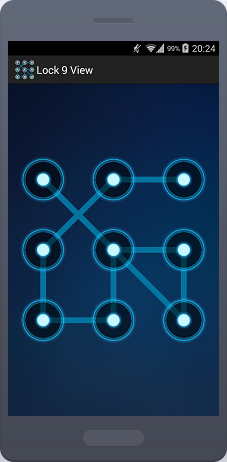

最近项目要实现一个类似支付宝类似需求的锁屏需求，找的一些第三方实现或多或少都有些问题。 这个功能实现起来不是很困难，于是就参看了一些例子，自己做了一个。
源代码已经托管于Github：Android-Lock9View
思路
创建一个自定义 View 继承自 ViewGroup，用9个子 View 表现节点，在 onDraw 中绘制线段。
代码
废话不多说，Lock9View.java
/*
* Copyright 2015-2016 TakWolf
*
* Licensed under the Apache License, Version 2.0 (the "License");
* you may not use this file except in compliance with the License.
* You may obtain a copy of the License at
*
* http://www.apache.org/licenses/LICENSE-2.0
*
* Unless required by applicable law or agreed to in writing, software
* distributed under the License is distributed on an "AS IS" BASIS,
* WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
* See the License for the specific language governing permissions and
* limitations under the License.
*/
package com.takwolf.android.lock9;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.drawable.Drawable;
import android.util.AttributeSet;
import android.util.Pair;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import java.util.ArrayList;
import java.util.List;
public class Lock9View extends ViewGroup {
/**
* 节点相关定义
*/
private List<Pair<NodeView, NodeView>> lineList = new ArrayList<Pair<NodeView,NodeView>>(); // 已经连线的节点链表
private NodeView currentNode; // 最近一个点亮的节点，null表示还没有点亮任何节点
private float x; // 当前手指坐标x
private float y; // 当前手指坐标y
/**
* 自定义属性列表
*/
private Drawable nodeSrc;
private Drawable nodeOnSrc;
private int lineColor;
private float lineWidth;
private float padding; // 内边距
private float spacing; // 节点间隔距离
/**
* 画线用的画笔
*/
private Paint paint;
/**
* 密码构建器
*/
private StringBuilder passwordBuilder = new StringBuilder();
/**
* 结果回调监听器接口
*/
private CallBack callBack;
public interface CallBack {
public void onFinish(String password);
}
public void setCallBack(CallBack callBack) {
this.callBack = callBack;
}
/**
* 构造函数
*/
public Lock9View(Context context) {
this(context, null);
}
public Lock9View(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public Lock9View(Context context, AttributeSet attrs, int defStyleAttr) {
this(context, attrs, defStyleAttr, 0);
}
public Lock9View(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
super(context, attrs, defStyleAttr); // TODO 这个构造函数在api21以上版本才可用
initFromAttributes(attrs, defStyleAttr);
}
/**
* 初始化
*/
private void initFromAttributes(AttributeSet attrs, int defStyleAttr) {
// 获取定义的属性
final TypedArray a = getContext().obtainStyledAttributes(attrs, R.styleable.Lock9View, defStyleAttr, 0);
nodeSrc = a.getDrawable(R.styleable.Lock9View_lock9_nodeSrc);
nodeOnSrc = a.getDrawable(R.styleable.Lock9View_lock9_nodeOnSrc);
lineColor = a.getColor(R.styleable.Lock9View_lock9_lineColor, Color.argb(0, 0, 0, 0));
lineWidth = a.getDimension(R.styleable.Lock9View_lock9_lineWidth, 0);
padding = a.getDimension(R.styleable.Lock9View_lock9_padding, 0);
spacing = a.getDimension(R.styleable.Lock9View_lock9_spacing, 0);
a.recycle();
// 初始化画笔
paint = new Paint(Paint.DITHER_FLAG);
paint.setStyle(Style.STROKE);
paint.setStrokeWidth(lineWidth);
paint.setColor(lineColor);
paint.setAntiAlias(true); // 抗锯齿
// 构建node
for (int n = 0; n < 9; n++) {
NodeView node = new NodeView(getContext(), n + 1);
addView(node);
}
// 清除FLAG，否则 onDraw() 不会调用，原因是 ViewGroup 默认透明背景不需要调用 onDraw()
setWillNotDraw(false);
}
/**
* TODO 我们让高度等于宽度 - 这么使用不清楚是否正确
*/
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
setMeasuredDimension(widthMeasureSpec, widthMeasureSpec);
}
/**
* 在这里进行node的布局
*/
@Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
if (changed) {
int nodeWidth = (int) ((right - left - padding * 2 - spacing * 2) / 3);
for (int n = 0; n < 9; n++) {
NodeView node = (NodeView) getChildAt(n);
// 获取3*3宫格内坐标
int row = n / 3;
int col = n % 3;
// 计算实际的坐标，要包括内边距和分割边距
int l = (int) (padding + col * (nodeWidth + spacing));
int t = (int) (padding + row * (nodeWidth + spacing));
int r = l + nodeWidth;
int b = t + nodeWidth;
node.layout(l, t, r, b);
}
}
}
/**
* 在这里处理手势
*/
@Override
public boolean onTouchEvent(MotionEvent event) {
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
case MotionEvent.ACTION_MOVE:
x = event.getX(); // 这里要实时记录手指的坐标
y = event.getY();
NodeView nodeAt = getNodeAt(x, y);
if (currentNode == null) { // 之前没有点
if (nodeAt != null) { // 第一个点
currentNode = nodeAt;
currentNode.setHighLighted(true);
passwordBuilder.append(currentNode.getNum());
invalidate(); // 通知重绘
}
} else { // 之前有点-所以怎么样都要重绘
if (nodeAt != null && !nodeAt.isHighLighted()) { // 当前碰触了新点
nodeAt.setHighLighted(true);
Pair<NodeView, NodeView> pair = new Pair<NodeView, NodeView>(currentNode, nodeAt);
lineList.add(pair);
// 赋值当前的node
currentNode = nodeAt;
passwordBuilder.append(currentNode.getNum());
}
invalidate(); // 通知重绘
}
break;
case MotionEvent.ACTION_UP:
if (passwordBuilder.length() > 0) { // 有触摸点
// 回调结果
if (callBack != null) {
callBack.onFinish(passwordBuilder.toString());
}
// 清空状态
lineList.clear();
currentNode = null;
passwordBuilder.setLength(0);
// 清除高亮
for (int n = 0; n < getChildCount(); n++) {
NodeView node = (NodeView) getChildAt(n);
node.setHighLighted(false);
}
// 通知重绘
invalidate();
}
break;
}
return true;
}
/**
* 系统绘制回调-主要绘制连线
*/
@Override
protected void onDraw(Canvas canvas) {
// 先绘制已有的连线
for (Pair<NodeView, NodeView> pair : lineList) {
canvas.drawLine(pair.first.getCenterX(), pair.first.getCenterY(), pair.second.getCenterX(), pair.second.getCenterY(), paint);
}
// 如果已经有点亮的点，则在点亮点和手指位置之间绘制连线
if (currentNode != null) {
canvas.drawLine(currentNode.getCenterX(), currentNode.getCenterY(), x, y, paint);
}
}
/**
* 获取给定坐标点的Node，返回null表示当前手指在两个Node之间
*/
private NodeView getNodeAt(float x, float y) {
for (int n = 0; n < getChildCount(); n++) {
NodeView node = (NodeView) getChildAt(n);
if (!(x >= node.getLeft() && x < node.getRight())) {
continue;
}
if (!(y >= node.getTop() && y < node.getBottom())) {
continue;
}
return node;
}
return null;
}
/**
* 结点描述类
*/
private class NodeView extends View {
private int num;
private boolean highLighted = false;
public NodeView(Context context, int num) {
super(context);
this.num = num;
setBackgroundDrawable(nodeSrc);
}
public boolean isHighLighted() {
return highLighted;
}
public void setHighLighted(boolean highLighted) {
if (this.highLighted != highLighted) {
this.highLighted = highLighted;
setBackgroundDrawable(highLighted ? nodeOnSrc : nodeSrc);
}
}
public int getCenterX() {
return (getLeft() + getRight()) / 2;
}
public int getCenterY() {
return (getTop() + getBottom()) / 2;
}
public int getNum() {
return num;
}
}
}
需要注意的几点：
-
初始化中调用 setWillNotDraw(false) ，否则 onDraw() 函数是不会被调用的。原因是ViewGroup本身就是容器控件，大多情况下是透明的，因此调用 onDraw() 没有意义，除非你给他设置一个背景色。这种做法可以提高渲染性能。但是这样的话我们就没办法在 onDraw() 中绘制手势了。使用 setWillNotDraw(false) 可以清除这个FLAG
-
onMeasure 和 onLayout 分别用来控制自身控件尺寸和子控件渲染方式。上面的实现中控件高度永远是等于宽度的，因此需要在 onMeasure 中调用 setMeasuredDimension(widthMeasureSpec, widthMeasureSpec) 让宽高相等
-
onDraw 函数并不是每一帧都调用的，在状态改变之后要调用 invalidate() 通知系统更新视图
用法
使用十分简单。布局中这样写：
<com.takwolf.android.lock9.Lock9View
android:id="@+id/lock_9_view"
android:layout_width="match_parent"
android:layout_height="wrap_content" />
Activity中这样写：
Lock9View lock9View = (Lock9View) findViewById(R.id.lock_9_view);
lock9View.setCallBack(new CallBack() {
@Override
public void onFinish(String password) {
Toast.makeText(MainActivity.this, password, Toast.LENGTH_SHORT).show();
}
});
以上。
